Nordson DAGE作為知名的電子產品領域的X射線檢測系統供應商，已推出第四代超高分辨率離線X射線檢測系統——Quadra?系列。集成革新性的QuadraNT? X射線管和Aspire FP?探測器，Nordson DAGE 將把X射線檢測系統的圖像分辨率、可靠性、性能和產能發展到一個新高度。

Nordson DAGE 始終堅信要為客戶提供創新的解決方案，并不斷超越自身技術能力。我們的專家在設計、開發和生產適用于電子行業的X射線檢測系統的同時，還獨立掌握X射線檢測成像鏈的所有技術。集成了企業的QuadraNT? 射線管、AspireFP?探測器、Gensys?檢測軟件和QuadraGen?高壓發生器——Quadra?系列是精益求精的一代新產品。

Quadra? 3 可用于高放大倍率下的高質量X射線檢測，實現各類生產應用的質量控制?？蓹z測各種制造缺陷 ， 包括BGA、QFN和IGBT焊接，PTH填充，界面空洞，元器件開裂和偽造產品。

清晰而易于識別的圖像可快速顯示缺陷。Nordson DAGE的 Aspire?FP 探測器由自主設計和制造，專用于電子樣品檢測。

借助Quadra的雙傾斜軸幾何結構，可以快捷方便地找到缺陷。可從各個角度下高放大倍率查看每個細節，而無需旋轉樣品。

QuadraNT?X射線源采用免換燈絲的先進技術，因此無需定期進行預防性維護工作，從而減少了停機時間和運行成本。

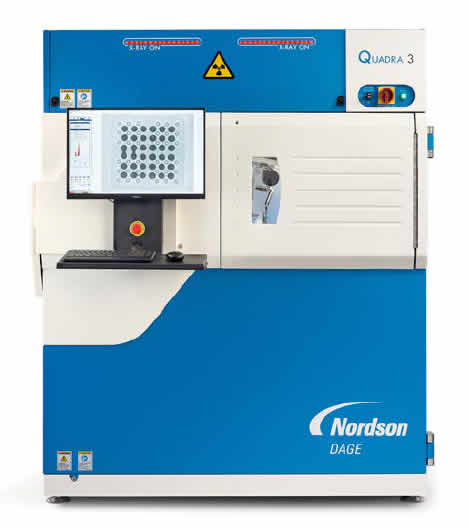

Quadra? 3 規格參數

QuadraNT? X 射線管

類型：密封式透射管
特征分辨率：0.95微米
最大功率：10瓦
電壓：30-160千伏

Aspire FP 探測器

分辨率：140萬像素
幀率：10 幀/秒
像素點間距：75 微米
數字圖像處理：16比特

檢測

傾斜視角圖：2 × 70 - 無需旋轉樣品
減振系統：被動
顯示分辨率：94像素/英寸
檢測區：510 x 445 毫米 (20 x 17.5 英寸)
幾何放大倍率：2000 倍
總放大倍率：7500 倍
樣本重量(標準盤)：5千克(11磅)
顯示器：單，24寸，寬屏擴展圖形陣列，分辨率為 1920 x 1200

系統

尺寸： 1570(寬) x 1500(深) x 1900(高)毫米
系統重量：1950千克 (4300磅)
